Ehilà! Come fornitore di flange Bend, ho ricevuto molte domande sui requisiti di tolleranza per queste parti. Quindi, ho pensato di scrivere questo blog per condividere alcune intuizioni su quali siano quei requisiti di tolleranza e perché contano.
Prima di tutto, parliamo di cosa sono le flange di piega. Le flange di piega sono componenti essenziali in molti settori, specialmente nelle macchine automobilistiche. Sono usati per collegare tubi o tubi ad angolo e sono disponibili in varie forme e dimensioni. Se sei interessato alle nostre flange di curvatura specifiche, puoi verificarleQui.
Ora, quando si tratta di requisiti di tolleranza per le flange di piega, ci sono alcuni aspetti chiave da considerare. La tolleranza è fondamentalmente la deviazione ammissibile da una dimensione specificata. Nel caso delle flange di piega, queste tolleranze possono avere un impatto enorme sul modo in cui la parte funziona e si adatta al sistema generale.
Tolleranze dimensionali
Uno dei requisiti di tolleranza più importanti è correlato alle dimensioni della flangia di piega. Ciò include cose come il diametro esterno, il diametro interno, lo spessore e la lunghezza delle sezioni dritte. Ad esempio, se il diametro esterno di una flangia di piega dovrebbe essere 50 mm con una tolleranza di ± 0,5 mm, significa che il diametro esterno effettivo della flangia può essere tra 49,5 mm e 50,5 mm.
Perché questo è importante? Bene, se le dimensioni sono al di fuori dell'intervallo di tolleranza specificata, può portare a problemi durante l'installazione. La flangia potrebbe non adattarsi correttamente ai tubi o ai tubi che dovrebbe connettersi, che può causare perdite o persino guasti strutturali.
Tolleranze angolari
Un altro requisito di tolleranza cruciale è l'angolo della curva. Le flange di piega sono progettate per collegare i tubi ad angoli specifici, come 45 gradi o 90 gradi. La tolleranza per questi angoli è di solito abbastanza stretta, spesso entro pochi gradi.
Diciamo che hai una flangia di piega di 90 gradi. Se l'angolo effettivo della curva è spento di pochi gradi, può causare disallineamento nel sistema di tubazioni. Questo disallineamento può dare ulteriore stress sui tubi e sui raccordi, portando a un'usura prematura. In alcuni casi, può persino influire sul flusso di fluidi o gas attraverso il sistema.
Tolleranze di finitura superficiale
Anche la finitura superficiale di una flangia di piega è una considerazione importante. È spesso necessaria una finitura superficiale liscia per garantire una tenuta adeguata quando la flangia è collegata ad altri componenti. La tolleranza per la finitura superficiale è in genere specificata in termini di rugosità media (RA).
Ad esempio, una flangia potrebbe avere un requisito di finitura superficiale di RA 1,6μm. Ciò significa che la rugosità media della superficie non dovrebbe essere superiore a 1,6 micrometri. Se la superficie è troppo ruvida, può impedire la formazione di una buona tenuta, che può portare a perdite.
Tolleranze di trattamento del materiale e del calore
Il materiale utilizzato per rendere la flangia di piega e il processo di trattamento termico hanno anche requisiti di tolleranza. La composizione chimica del materiale deve trovarsi all'interno di un certo intervallo per garantire le proprietà meccaniche desiderate. Ad esempio, se la flangia è realizzata in acciaio, il contenuto di carbonio, gli elementi legati e altre impurità devono essere attentamente controllati.
Il trattamento termico è un altro fattore critico. La temperatura, il tempo e la velocità di raffreddamento durante il processo di trattamento termico possono influire sulla durezza, la resistenza e la duttilità della flangia. Le tolleranze sono impostate per questi parametri per garantire che il prodotto finale soddisfi le specifiche richieste.
Perché i requisiti di tolleranza sono così severi
Potresti chiederti perché i requisiti di tolleranza per le flange di piega sono così severi. Bene, tutto dipende dalle prestazioni e dalla sicurezza. In settori come Automotive e Aerospace, anche la più piccola deviazione dalle tolleranze specificate può avere gravi conseguenze.
Ad esempio, in un motore automobilistico, una flangia di piega disallineata nel sistema di alimentazione potrebbe portare a perdite di carburante, che è un grave pericolo per la sicurezza. In un aereo, una flangia di piega con dimensioni errate potrebbe compromettere l'integrità strutturale del sistema idraulico dell'aeromobile, che potrebbe essere catastrofica.
Come garantiamo la conformità alla tolleranza
Come fornitore di flangia di piega, prendiamo molto sul serio i requisiti di tolleranza. Abbiamo un processo di produzione all'avanguardia che include lavorazione di precisione e misure di controllo di qualità rigorose. Il nostro team di ingegneri e tecnici esperti utilizza strumenti di misurazione avanzati, come le macchine di misurazione delle coordinate (CMM), per garantire che ogni flangia di curvatura che produciamo soddisfi le tolleranze specificate.
Abbiamo anche un sistema completo di gestione della qualità in atto. Ciò include ispezioni regolari in ogni fase del processo di produzione, dall'ispezione delle materie prime ai test finali del prodotto. Se una flangia di piega non soddisfa i requisiti di tolleranza, viene rielaborata o demolita.
Altri prodotti correlati

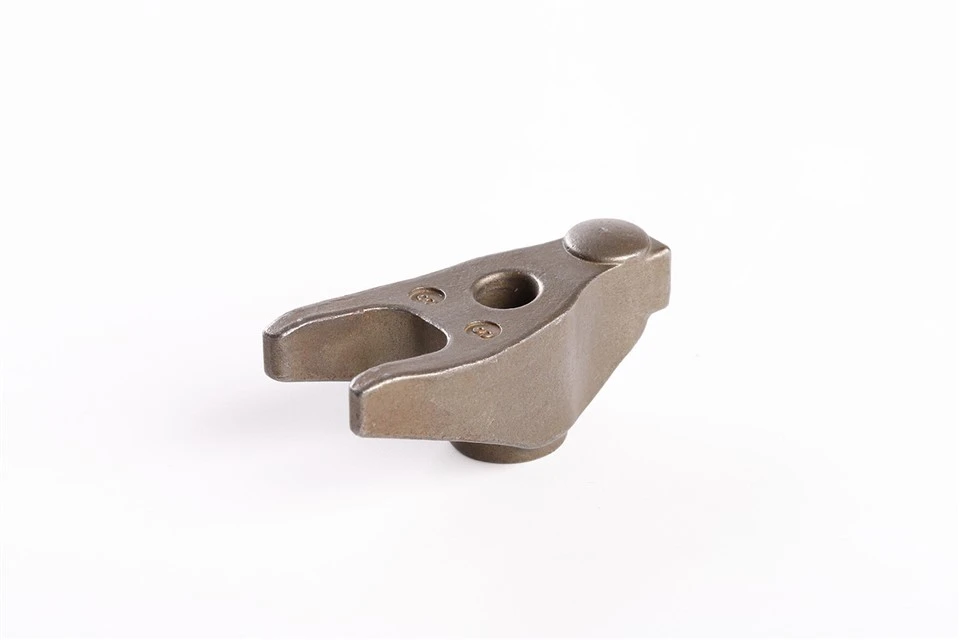

Oltre alle flange di piega, offriamo anche altri prodotti correlati, comeBlocchi di pressione dell'ugello dell'olioEPiccole flange. Questi prodotti hanno anche i loro requisiti di tolleranza specifici e applichiamo gli stessi standard di alta qualità alla loro produzione.
Contattaci per le tue esigenze di flangia di piega
Se sei sul mercato per flange di piega di alta qualità o uno qualsiasi degli altri nostri prodotti, ci piacerebbe avere tue notizie. Sia che tu abbia requisiti di tolleranza specifici o che hai bisogno di aiuto nella scelta del prodotto giusto per la tua applicazione, il nostro team è qui per aiutarti. Contattaci per noi e lavoreremo con te per trovare la soluzione migliore per le tue esigenze.
Riferimenti
- "Design di ingegneria meccanica" di Joseph E. Shigley e Charles R. Mischke
- "Codice di tubazione del processo ASME B31.3"
- "Standard ISO per flange e accessori"
